Z1R2組み立て リヤマスター 配線艤装 マフラー角度検討

ロッキードのリヤマスターは、オーバーホールキットの納期がだいぶ先なので、
車検用に他のマスターを付けておきます。
取り付けスパンが違うのでアダプターを製作。
イメージ 1
ロッキード用に直付けしたボスに取り付けます。
イメージ 2
このマスター用のレバーも製作しました。
プルロッドはロッキードと供用できる予定。
イメージ 3
最終的にはこうなります。
イメージ 4
マスターはフレームの外に張り出していますが、
足には当たらないので大丈夫。
イメージ 5
配線の艤装も終了しました。
もう一度バラすので、次に取り付ける時はこの写真が頼りです。
イメージ 6
リヤマスターのリザーバータンクはここにすっぽり入りました。
イメージ 7


イメージ 8
エンジンの上も、4つのコイルとハーネスでほとんど隙間は残っていません。
イメージ 9
外装を載せて見栄えを確認します。
まるで電装品が無いかのようです。スパルタンですね。
イメージ 10
タンクとシートは車検用の暫定です。
イメージ 11
チェンジはこれで正チェンジです。
逆チェンジにするには、エンジン側のレバーを上向きにするだけです。
イメージ 12
次はマフラー。
角度を変更するため切断します。
イメージ 13
オイルパンの終わり辺りの空間が広く空いてしまいます。
イメージ 14
このマフラー、集合部分が後ろ寄りなので、
曲がり始めもその分後ろに来るからです。
イメージ 15
集合部分を前に持ってきたいのですが、
差し込み部分が細く絞ってあるパイプなので、
切り詰めただけでは差し込めなくなるんです。
スプリングフックの前後を切って詰めるのが早いでしょうか。
イメージ 16
上から見た張り出しは、車体にフィットしていて、いい感じです。
イメージ 18
但し、モリワキ角アルミスイングアームとの干渉が気になります。
イメージ 19

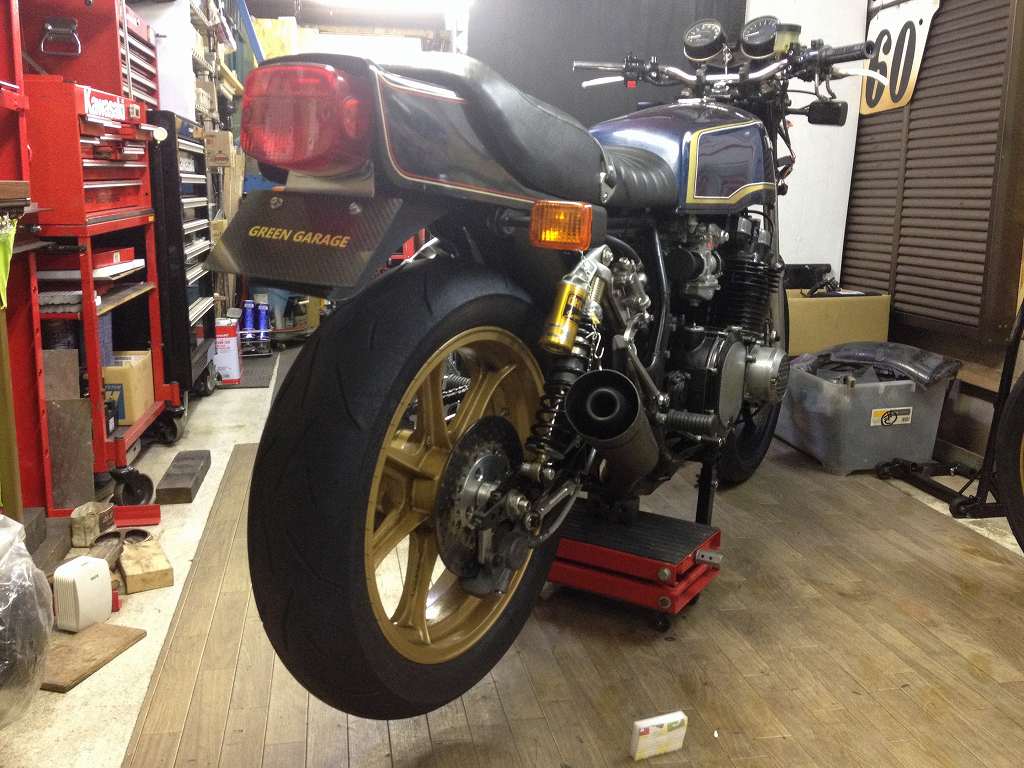

リヤホイールとブレーキ回りも車検用の暫定です。

イメージ 17

新規登録の事前審査の書類には、車体前後左右4枚の写真が必要ですが、
ここまでやっておけば撮れますね。
明日、書類提出予定です。予備検は来週になりそうですね。
