メインハーネス交換などの作業のご依頼です。
基本的に、オーナーさん自らコツコツと仕上げている最中だそうです。
・
使用するのは純正新品のZ1000-R2 EU仕様のハーネスです。
その他、デイトナの集合ハンドルスイッチとヘッドライトリレーなど。
・
メーター周りのカプラーは、
R2の角メーター用のカプラーからR1丸メーター用に改造します。
・
合わせて、前半を分割してスマートな束にします。
・
3本の束にしてそれぞれテーピングします。
・
動作確認のため車体に載せて仮接続します。
・
右のハンドルスイッチはお持ち込みの薄型品を利用。
・
左はデイトナの集合スイッチ。ウインカーはプッシュキャンセル式です。
・
ステム周りはタンクの隙間を通す仕様に変更。

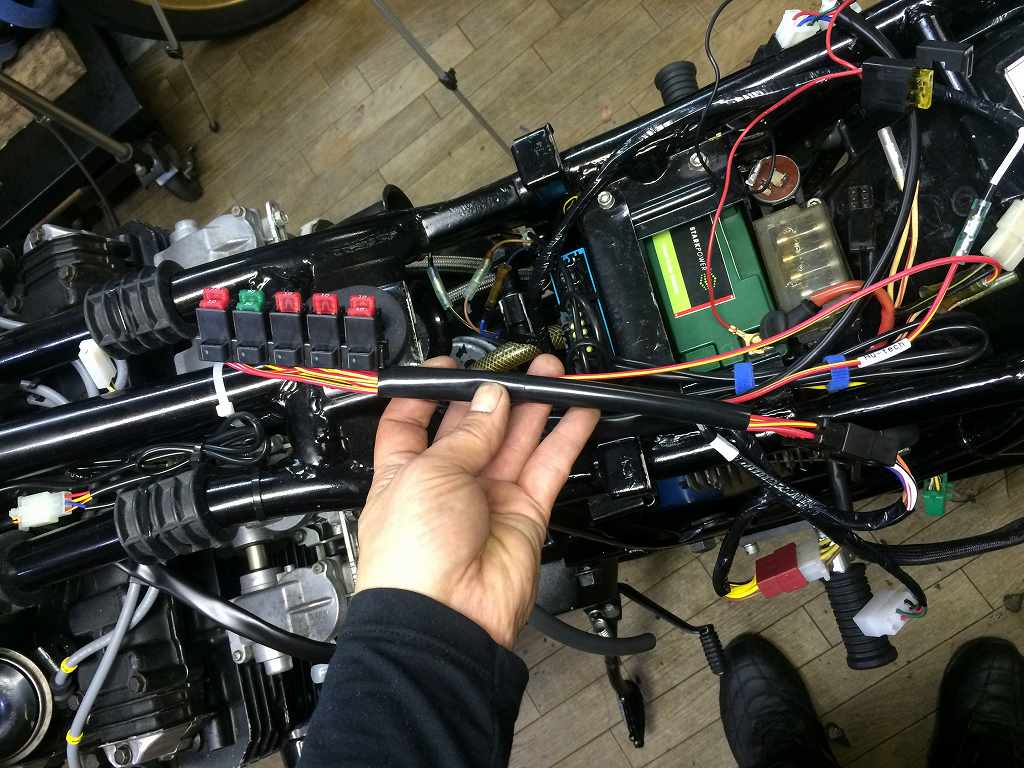

上3本がメインハーネス、下1本はヘッドライトリレーハーネスです。
・
1本ずつが細いので、ハンドルを切ってもしなやかに曲がります。
・
イグニッションスイッチへの接続も改造します。
・
R1は細い端子なので、R2と同じ太い端子に。
・
ヒューズBOXはヒューテック製のミニ平ヒューズタイプに変更。
・
灯火類の動作確認とエンジン始動までできました。
