アウトプットシャフトのガタを発見したので、
クランクケースの下側を割って点検します。
・
先ずはエンジン下ろしから。
・
エンジンを逆さまにして、クランクケースを分解します。
・
オイルパンを外すと、ザクザクと異物が出てきます。
・
手に持っているのはカムチェーンガイドの破片です。
1年前の腰上オーバーホールの際には交換していますが、
それより前からの破片が落ちていたようです。
・
カバー類を外します。
問題のアウトプットシャフトのベアリングが見えてきました。
・
予想通り、ベアリングのボールケージがなくなっています。
出てきた5ミリ角ほどの鉄片は主にケージの破片ですね。
ケージがなくなってボールが片側に寄ると、
軸の支持はできなくなってガタつきます。
・
シフトシャフトのセレーションも消耗しているのでこれも要交換。
・
ロアクランクケースまで外れました。
・
ロアクランクケースを良く見てみます。
・
破損したベアリングのハウジング部分がだいぶ傷んでいます。
・
ガタが出て叩かれて、アウターレースも引きずられて回転したもよう。
クランクケースも要交換です。
・
アッパーケース側も同じところが傷んでいます。
・

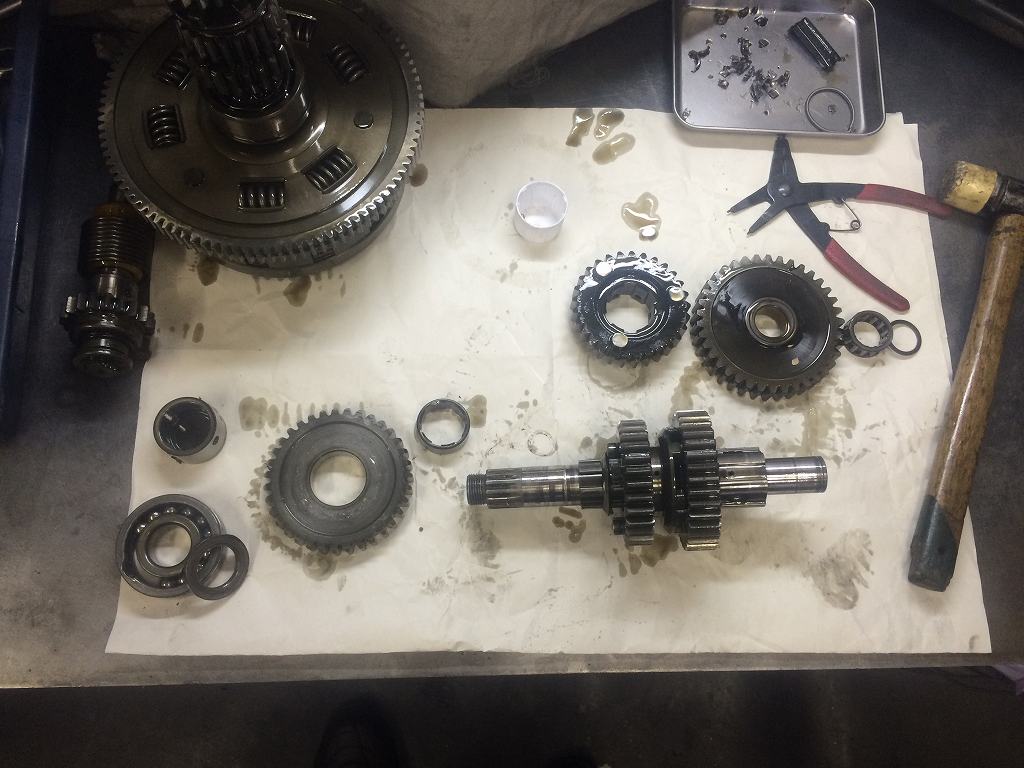

アウトプット側のミッションを分解します。
・
平らなはずのワッシャーが皿状に曲がっています。
ボールベアリングが破損して、シフト時のスラスト力が全てかかったためでしょう。
・
幸い、ギヤ類には大きな損傷はありません。
・
唯一、
アウトプットシャフトはベアリングインナーレースが回転して損傷しています。
・
インナーレースが回転して、お互いがかじった痕が残っています。
ここから破断の危険性もあるので、これも要交換です。
・

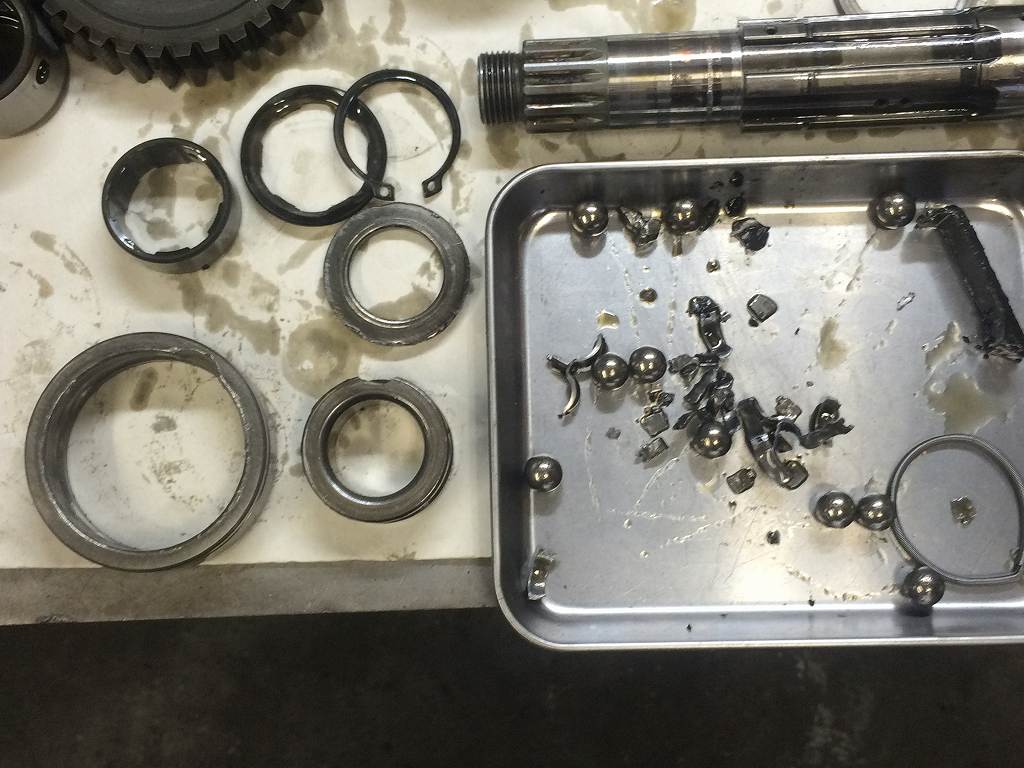

ベアリングのボールを外してみます。
・
本来は非分解ですが、ケージが無いのでバラせます。
・
インナーレース側のボール転動面には、異物噛み込みの圧痕が多数あります。
・
ここまで見てきても、ベアリングのケージが破損した理由が見当たりません。
・
中央のこの破片だけは出所不明です。
・
インプット側は特に問題なさそうです。
この状態でも普通に走っていたとは、ほんとに頼もしい限りです。
