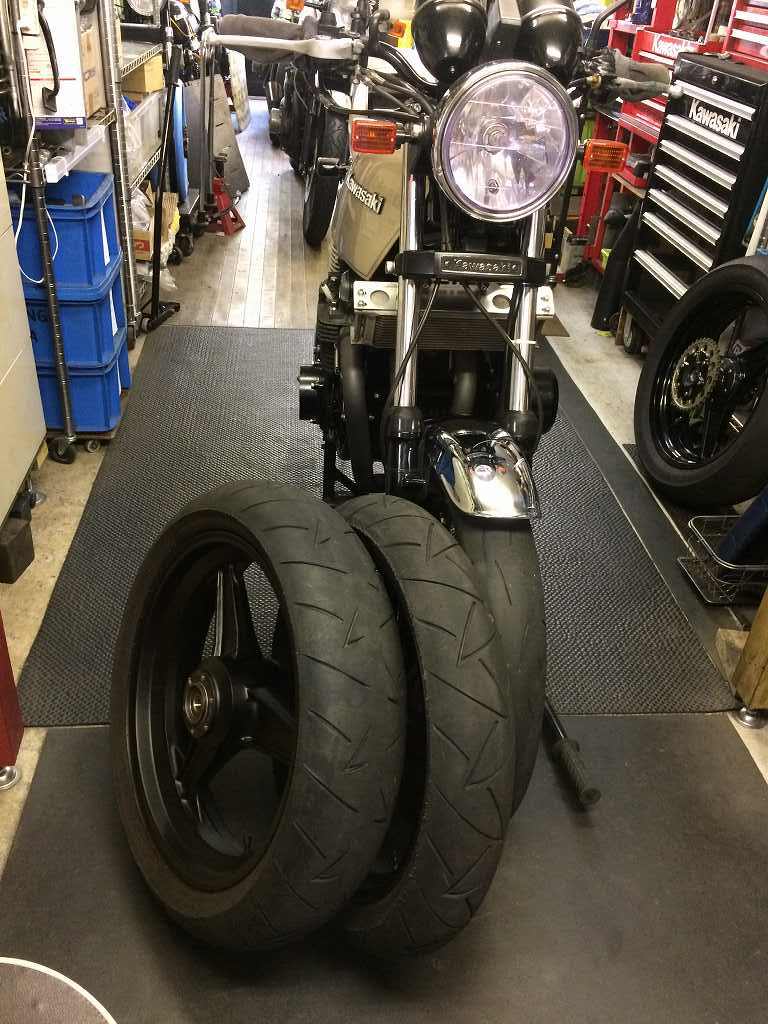

今回用意したダイマグに装着するタイヤは、中古のコンチです。
初めて使うそうで、先ずはお試し用にとのこと。
・
サーキットを数回走ったタイヤですが、山はしっかり残っていますね。
・
フロントはほぼボルトオンなのですが、リヤはいろいろ検討しないと成立しません。
狭いスイングアーム幅の中で、最大限チェーンラインをオフセットさせるには、
ミリ単位で設計しないといけないので、

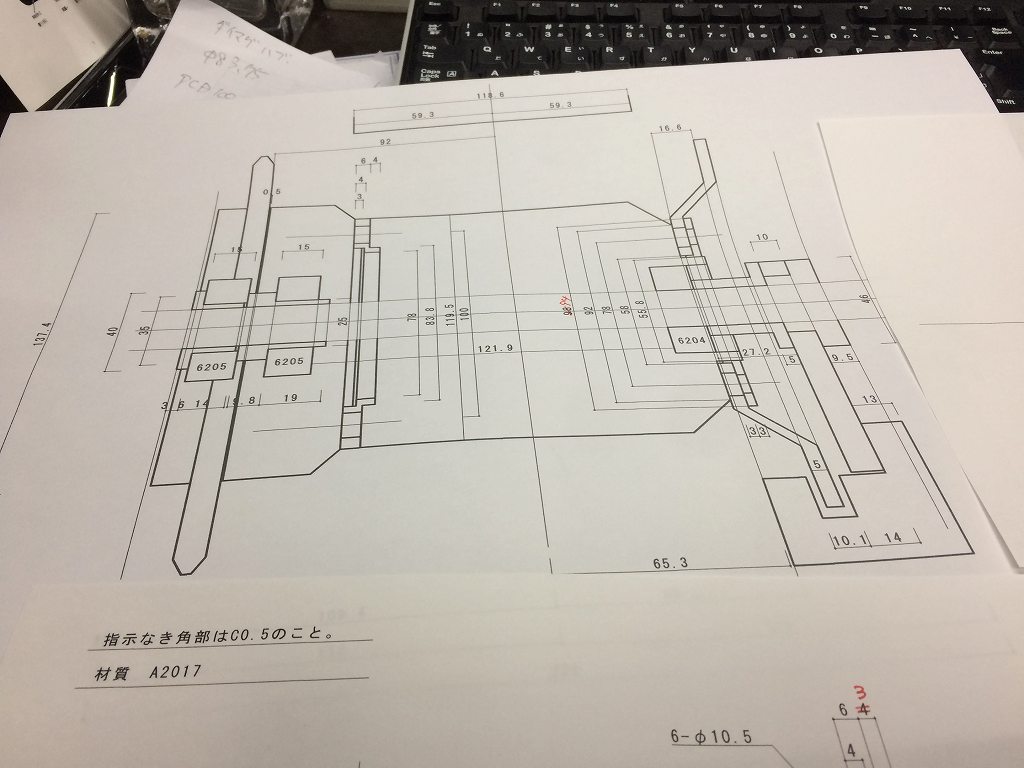

採寸した寸法を元に、CADで計画図を作ります。
・

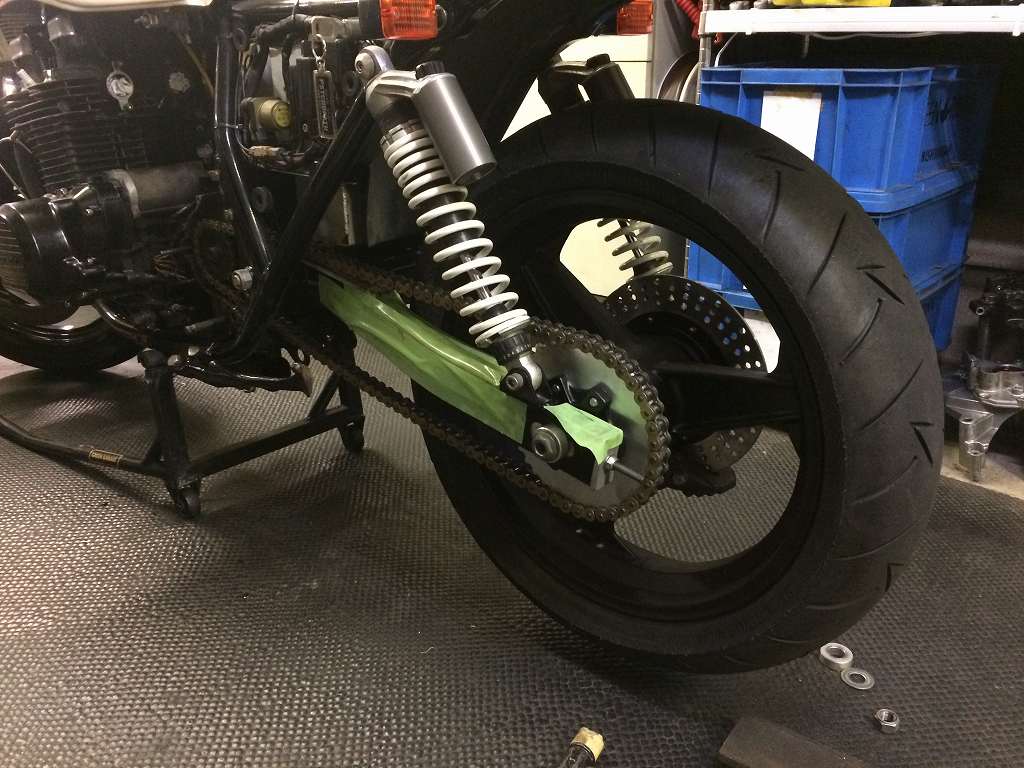

シムやワッシャーなどで計画図通りの寸法にして仮組します。
・

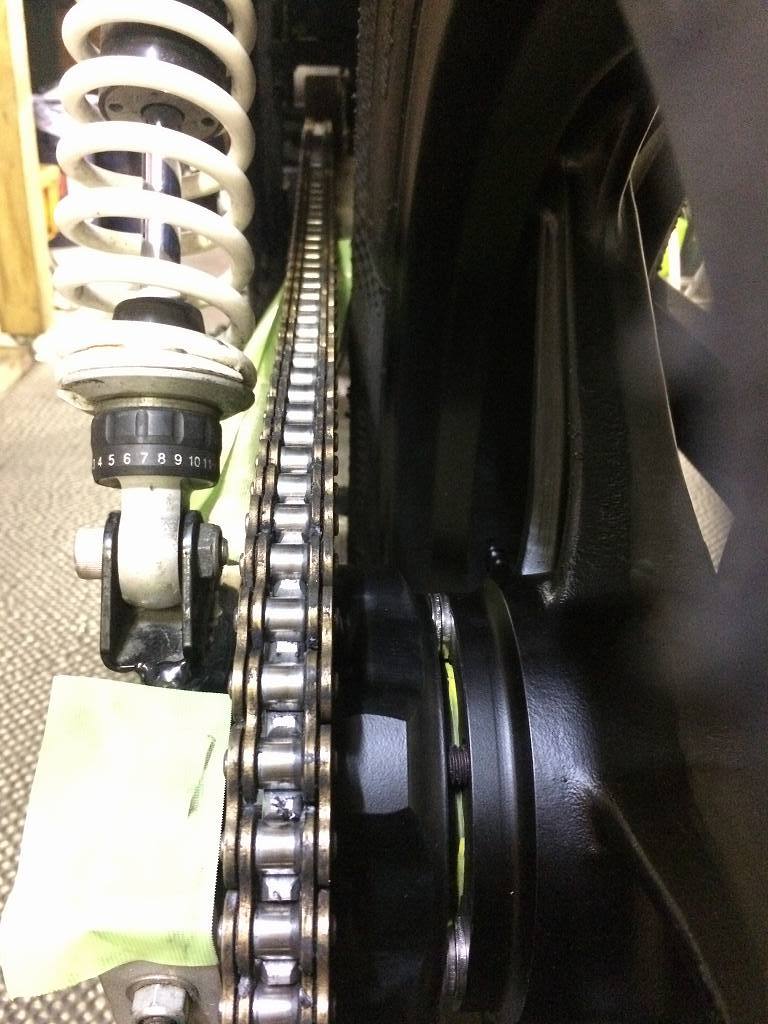

チェーンラインは、限界の5ミリオフセットがギリギリ成立しました。
・

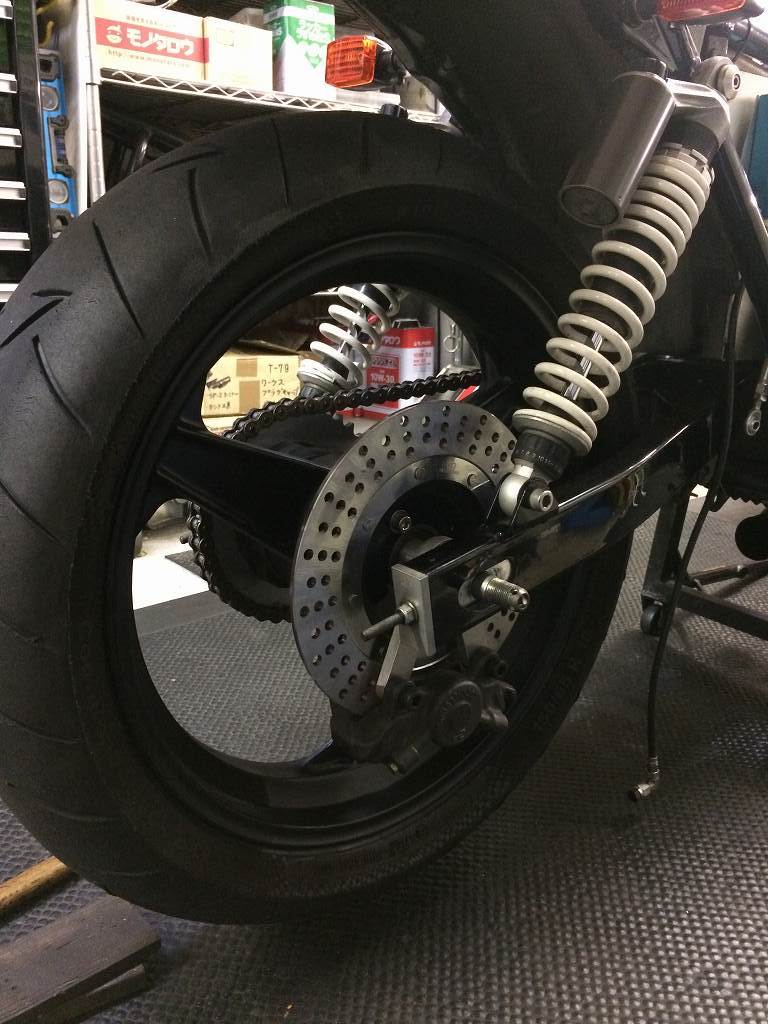

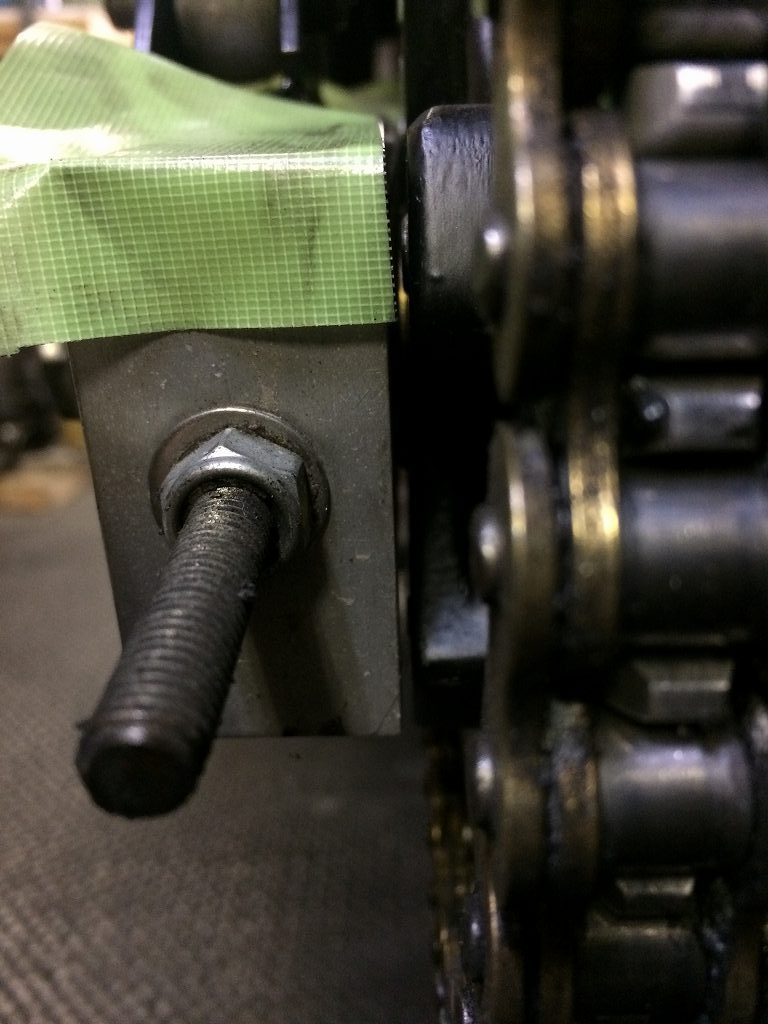

スイングアームと回転部分の最小クリアランスは約1.5ミリ。
もちろん、ホイールは車体の中心に配置。
・

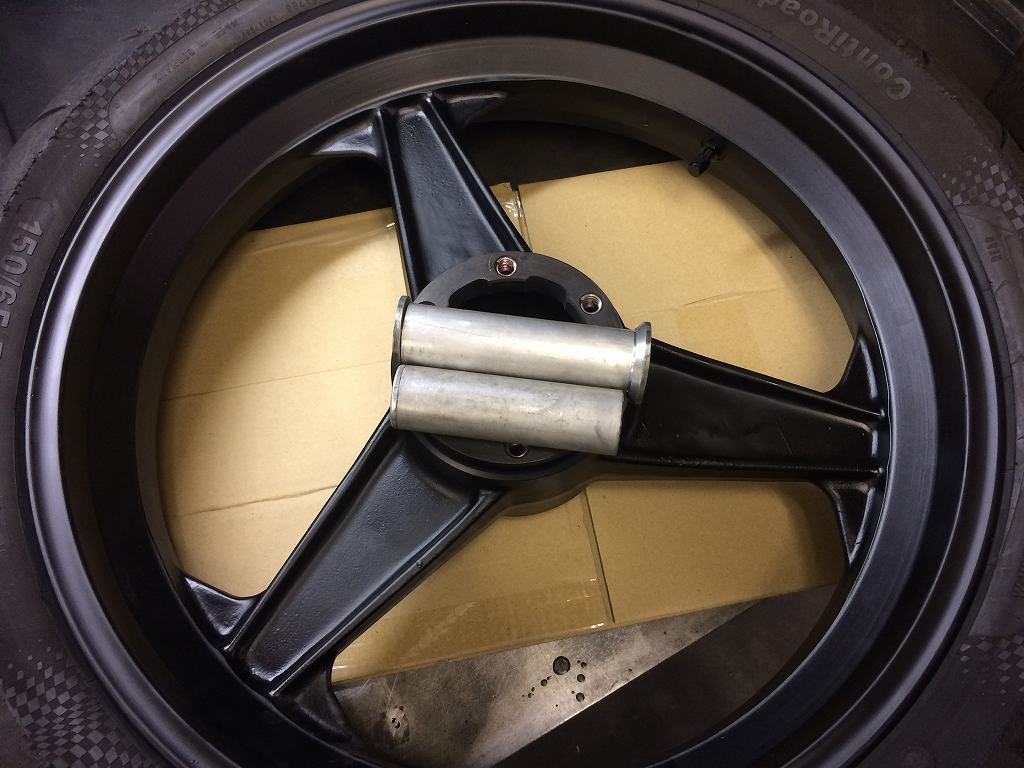

ダイマグは、ハブの分割面にスペーサーを入れるので、
中のディスタンスカラーも延長します。
・

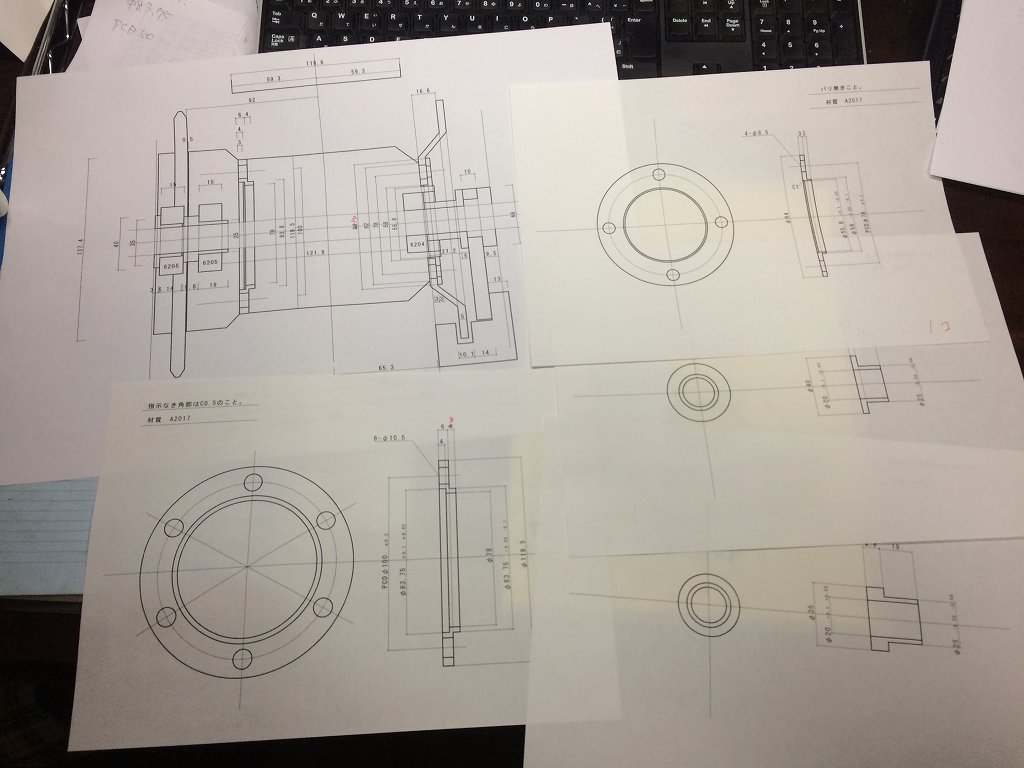

計画図通りに現物で確認が取れたので、個々の部品を図面化して加工を依頼します。
