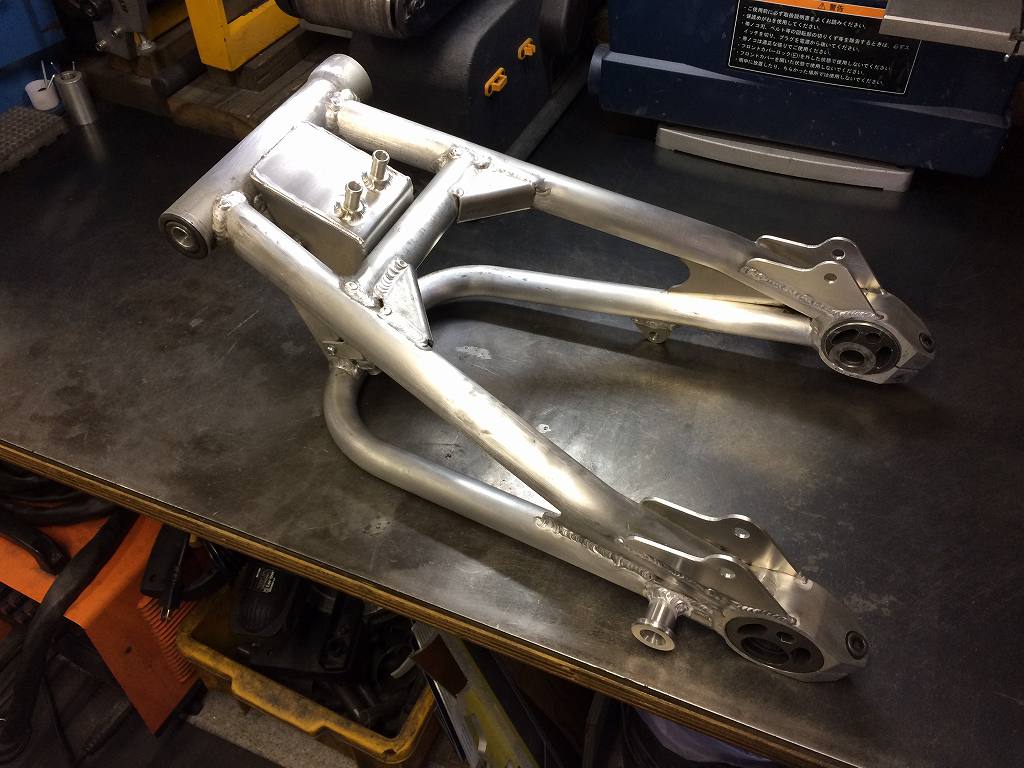

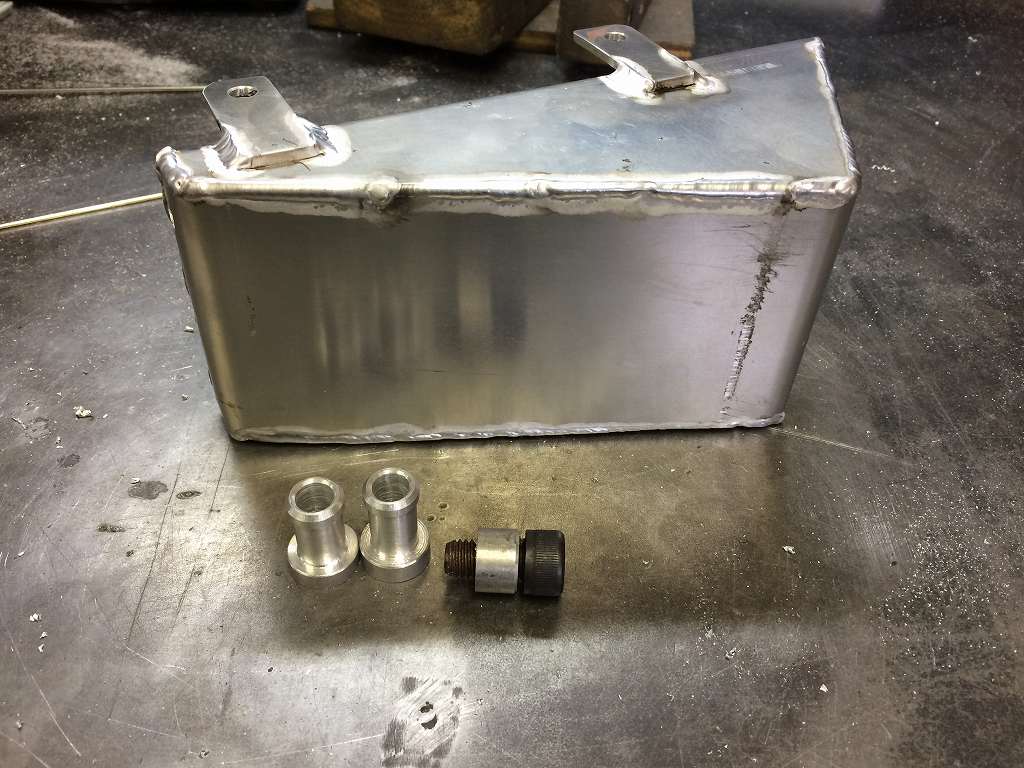

アルミの平板からキャッチタンクを作ります。
・
若干形を変えたので、容量は約650ccとなりました。
・

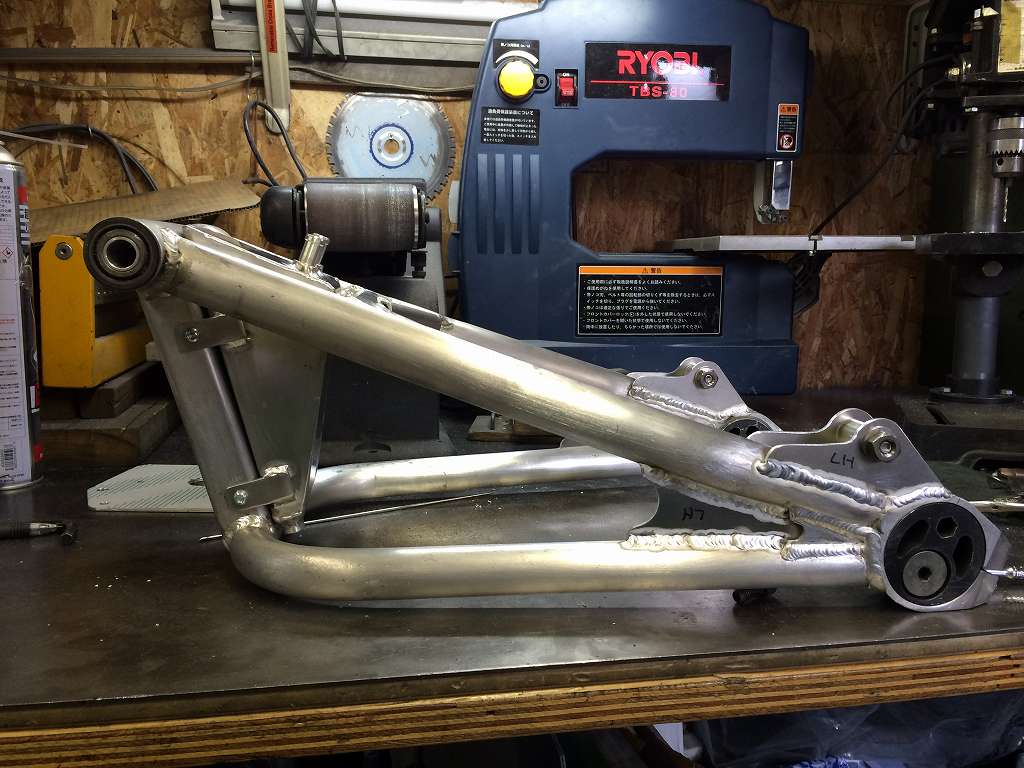

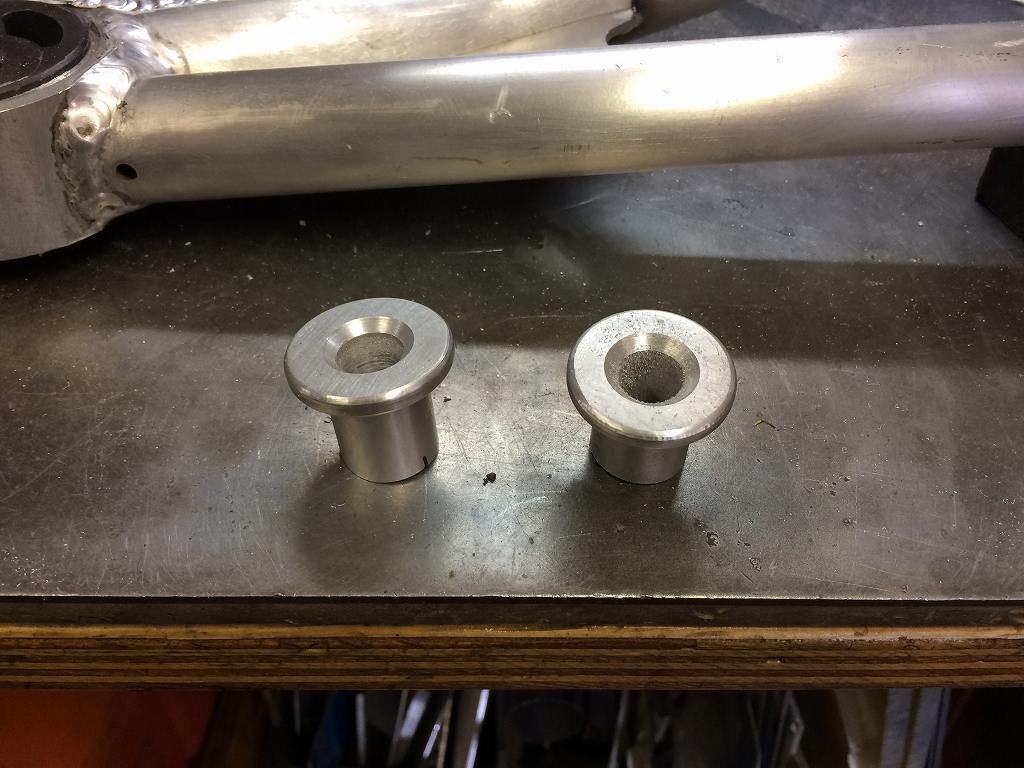

ホースニップル、ドレンボルト、取り付けステーを溶接します。
・

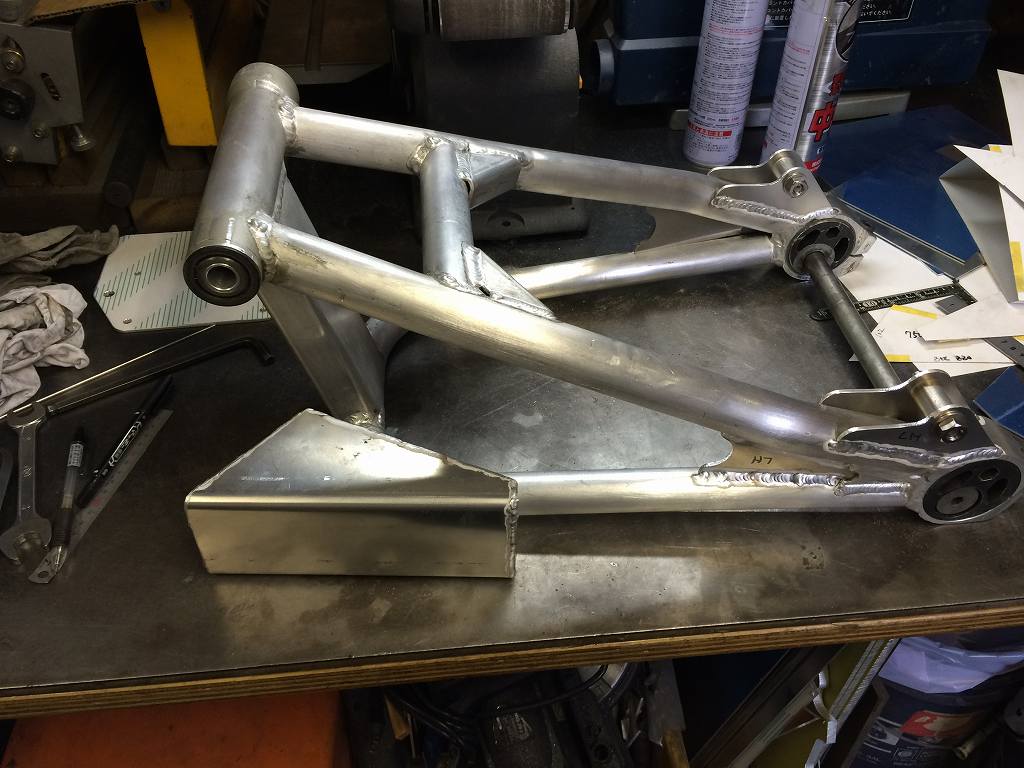

スイングアームへはボルト止めです。
・
スタンドフックもS1タイプを取り付けます。
・

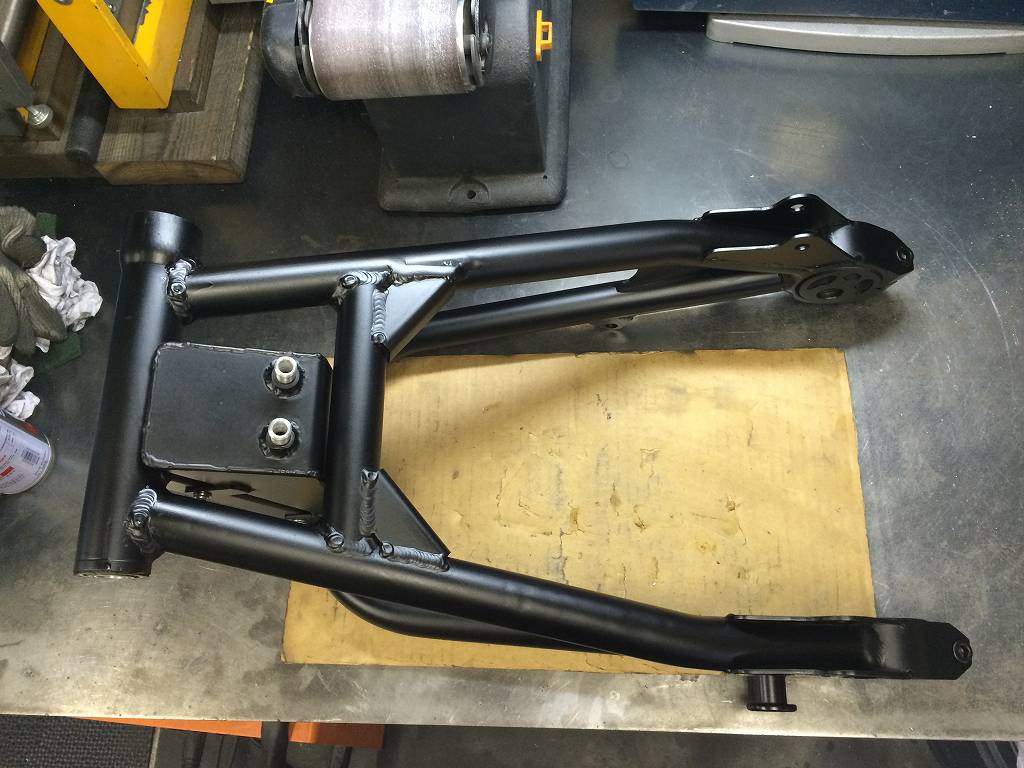

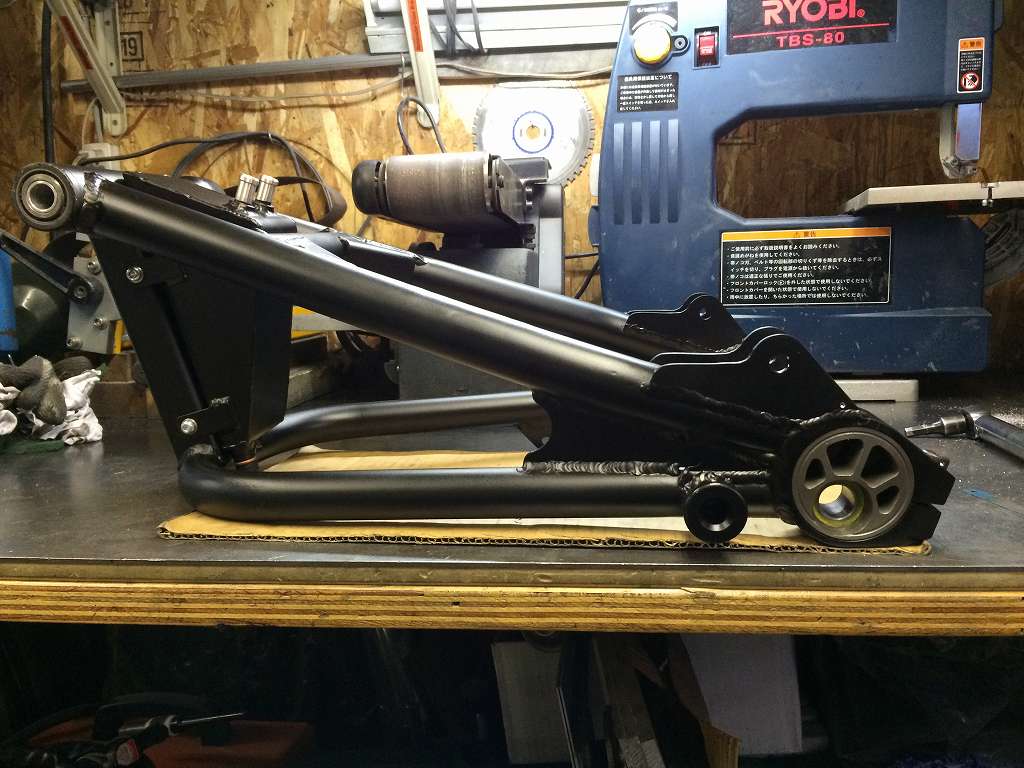

これで一旦塗装します。
・

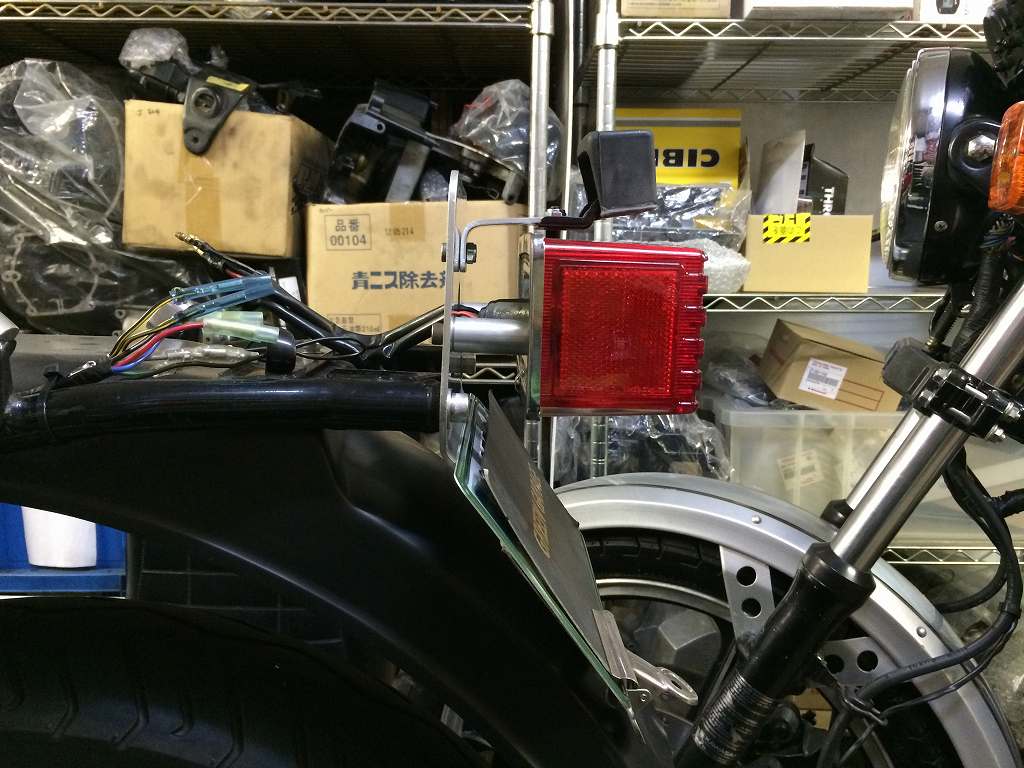

テールカウルのマウントを変更して、テールレンズとナンバーを車体側に寄せます。
・

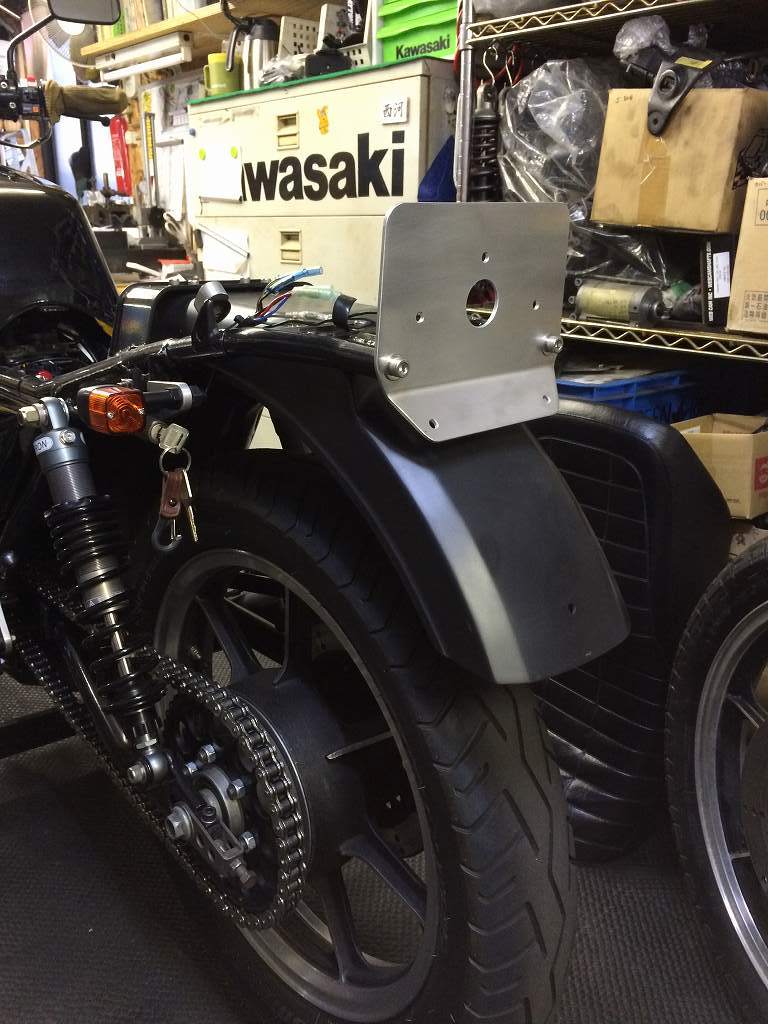

現状はノーマルブラケットを前2センチ、後ろ3センチほど上にずらした状態です。
・

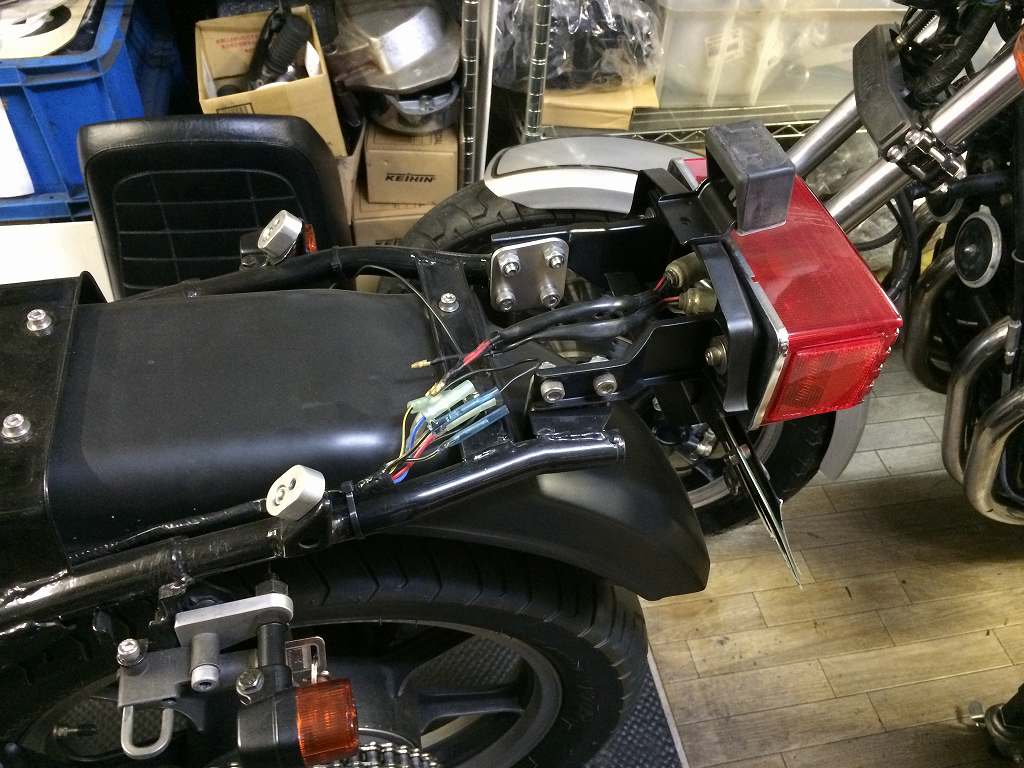

ノーマルブラケットから、フレームエンドのパネルマウントに変更します。
・

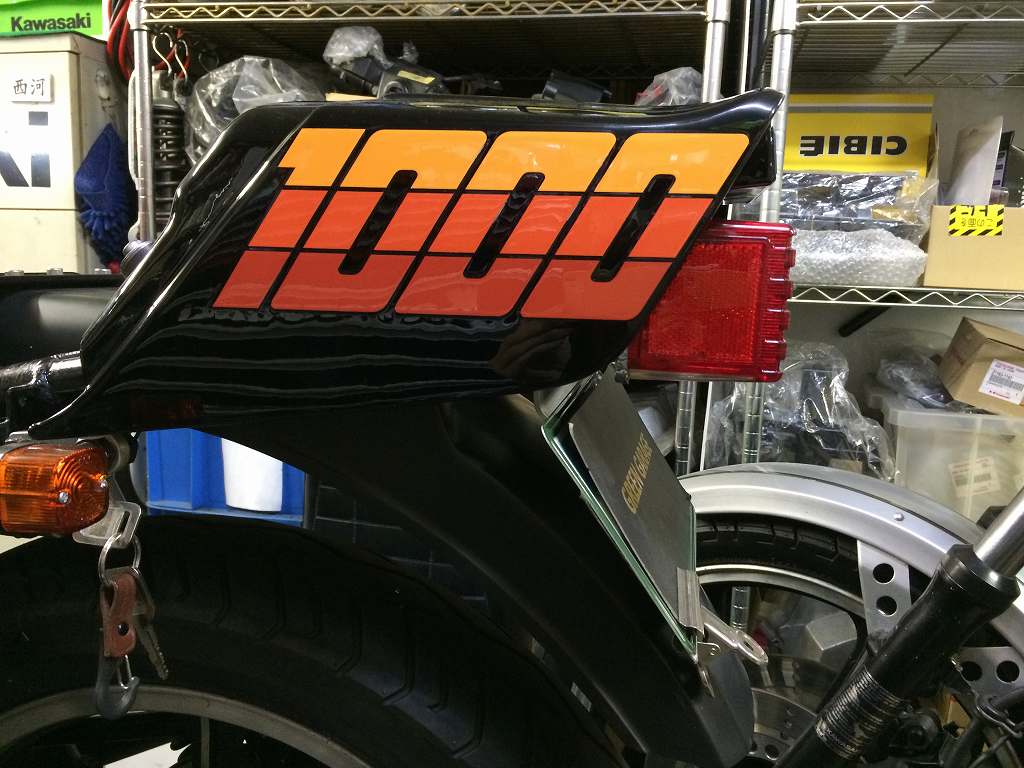

テールレンズの突き出しはテールカウルからやや出る感じに調整。
・
ナンバーはリヤフェンダーに沿わせます。
・

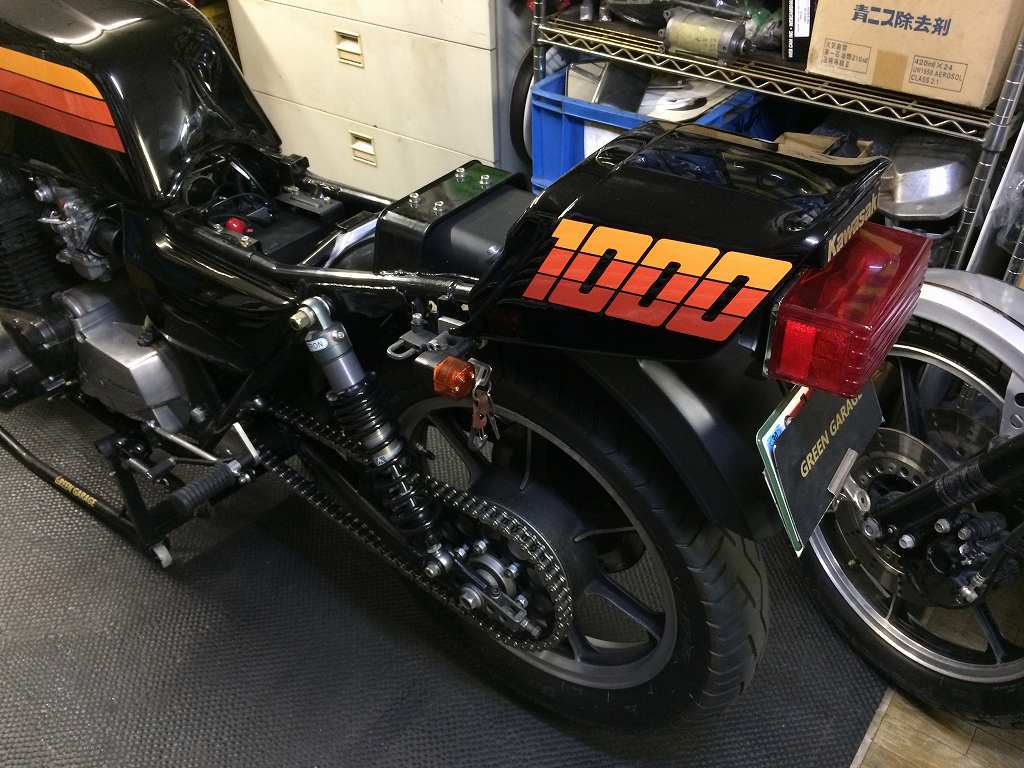

塗装が乾いたのでスイングアームを取り付けます。
・

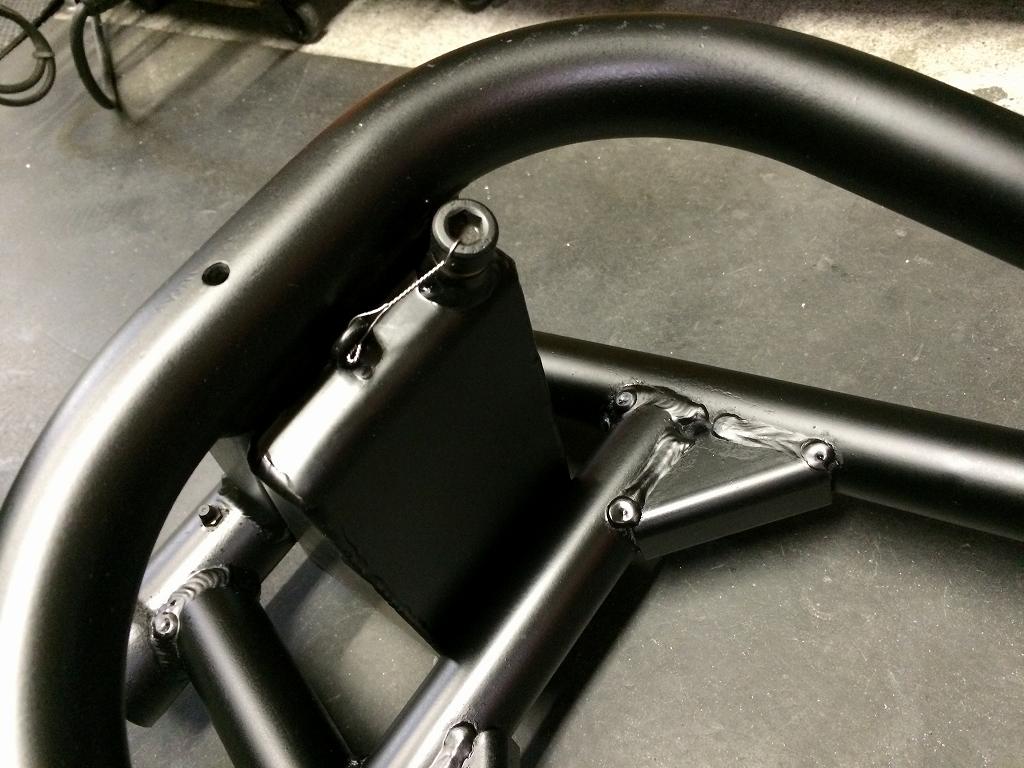

キャッチタンクのドレンはこんな感じ。
・

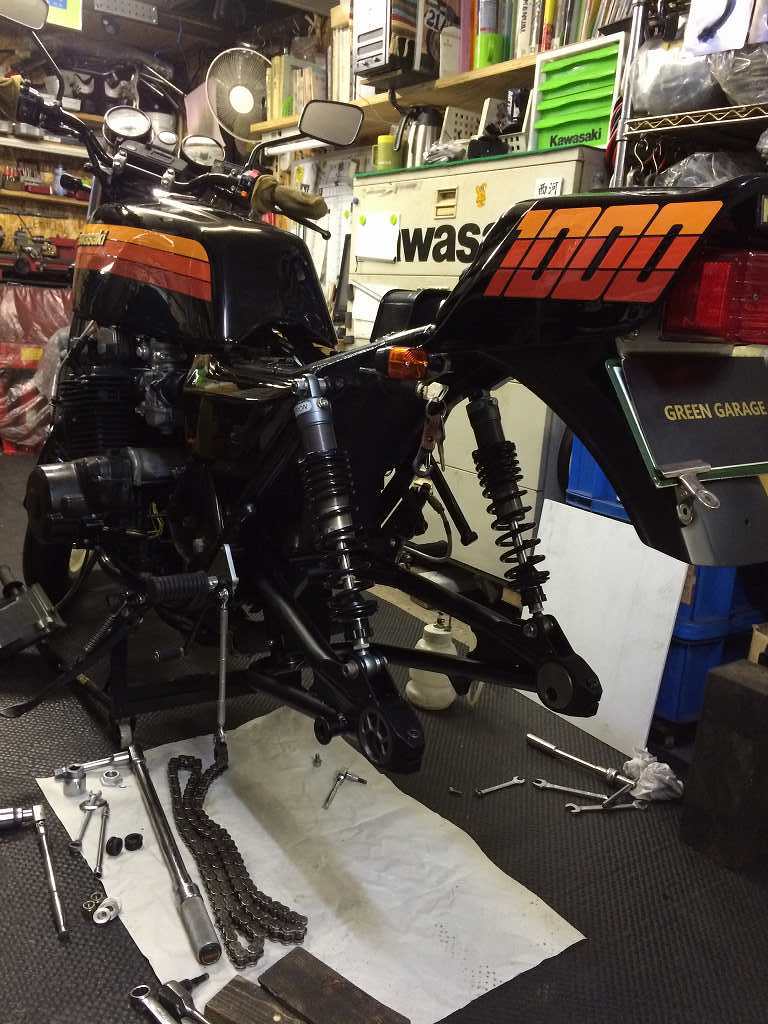

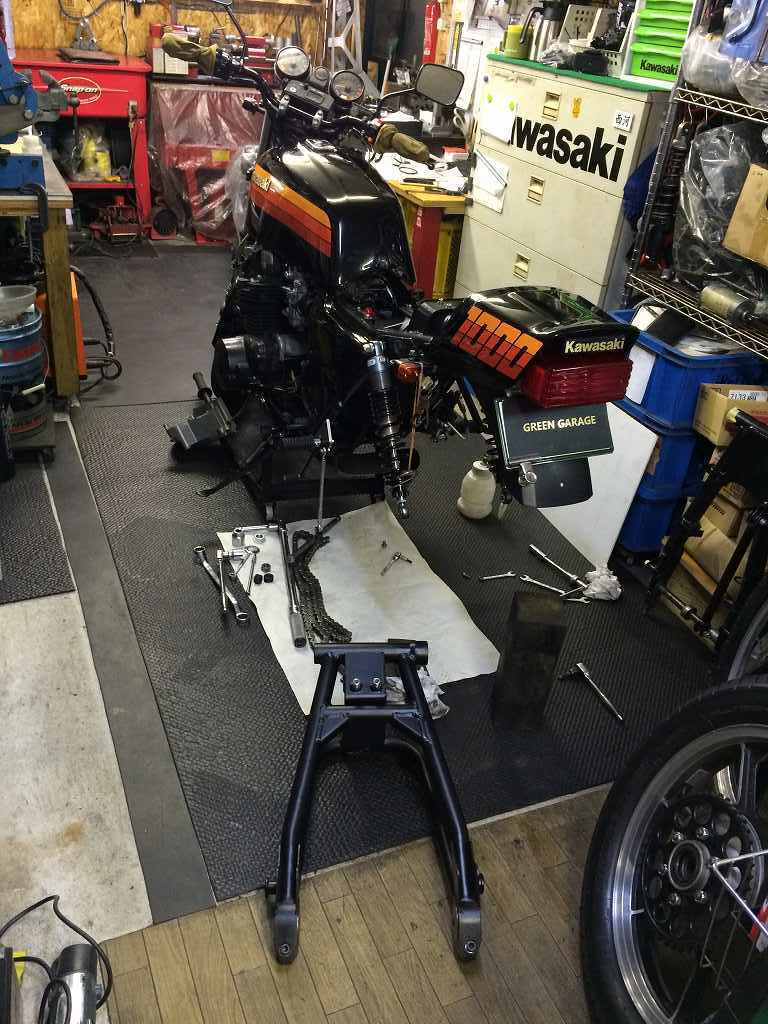

ノーマルスイングアームを外してZRX400改スイングアームにします。
・
スイングアーム幅はかなり広くなるので、

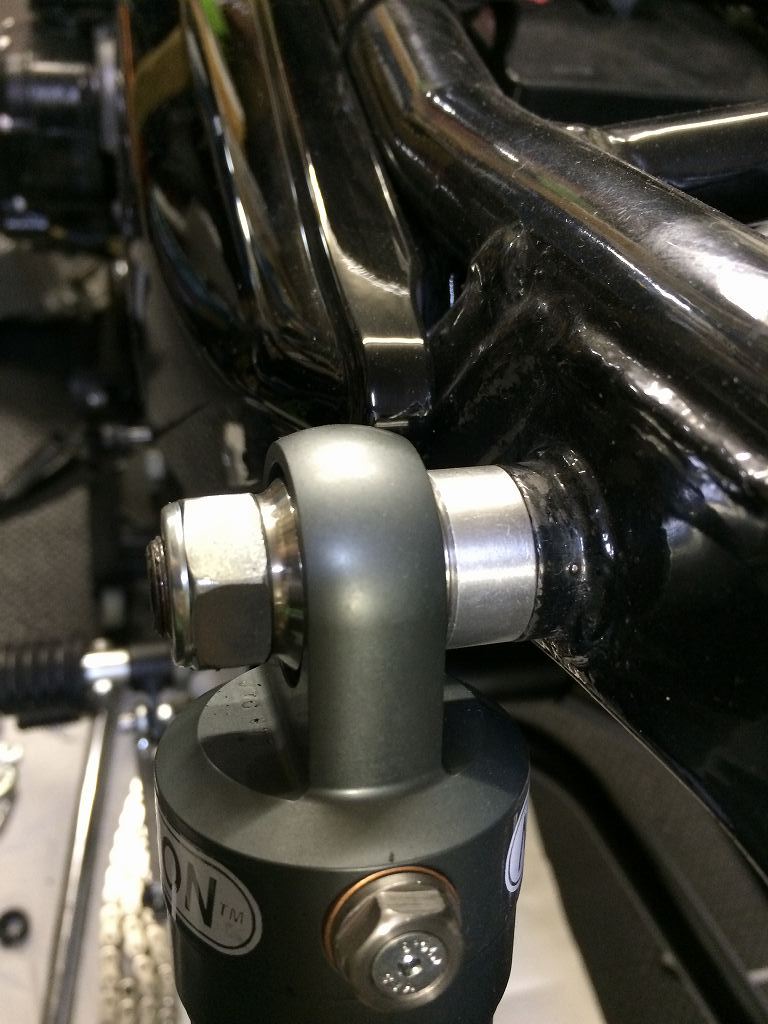

ショックのアッパーマウントはスペーサーで外側に出します。
・

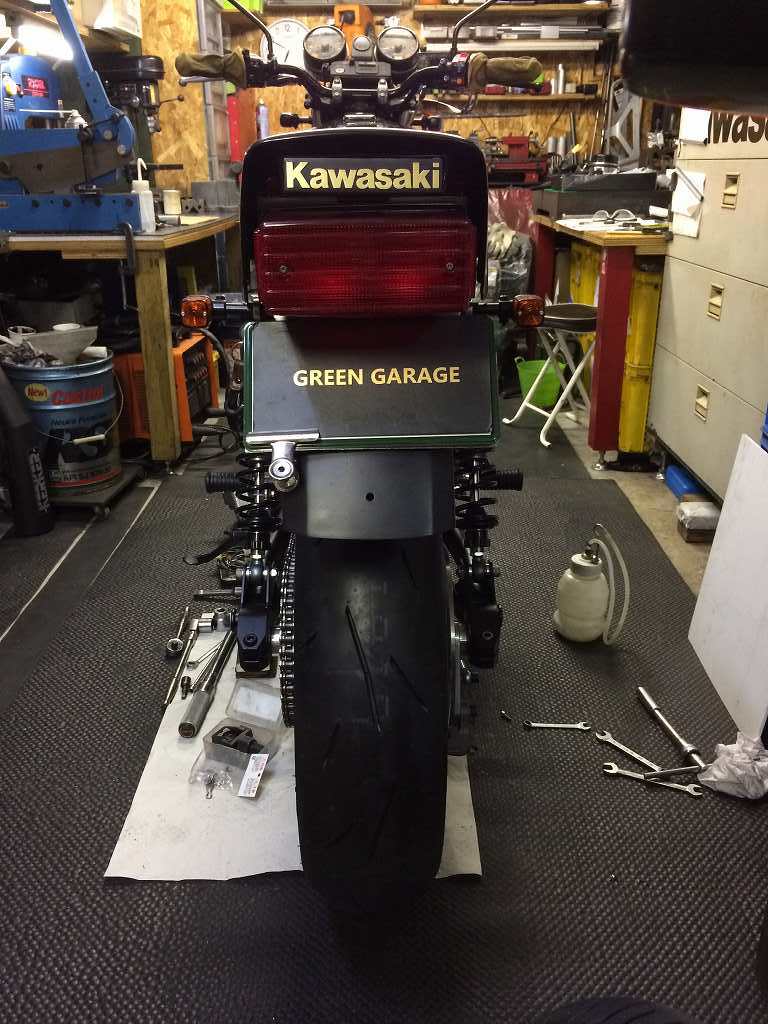

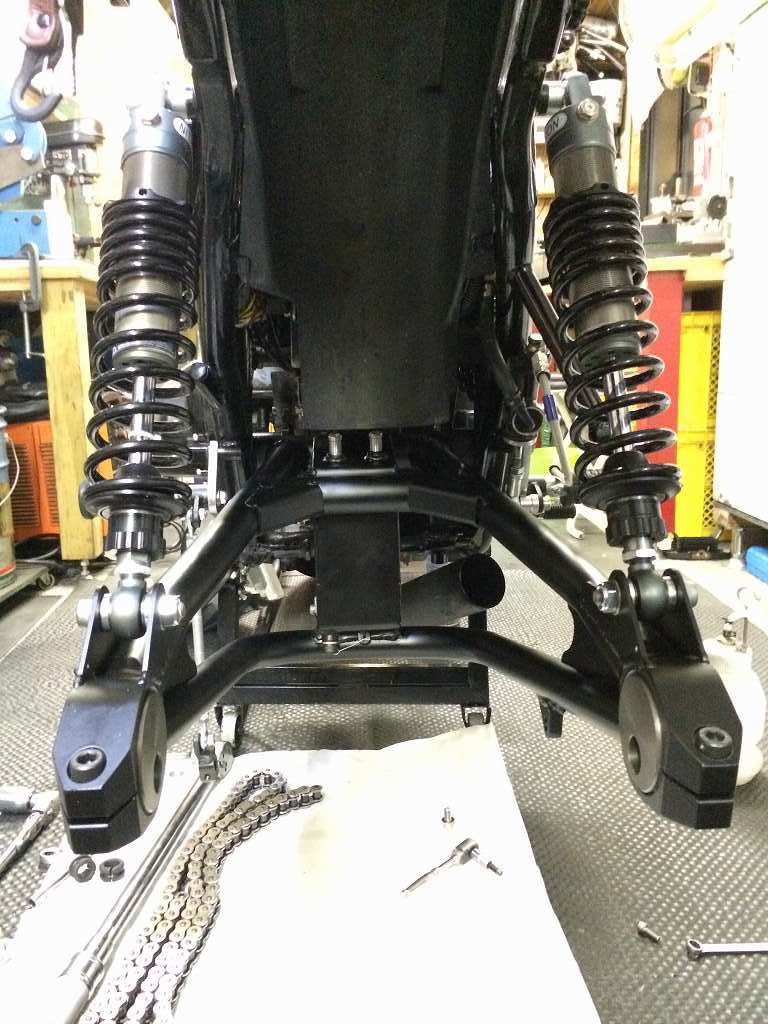

後ろから見るとこんな感じ。
キャッチタンクの幅は、スイングアームピボットの補強と同じ幅です。
・

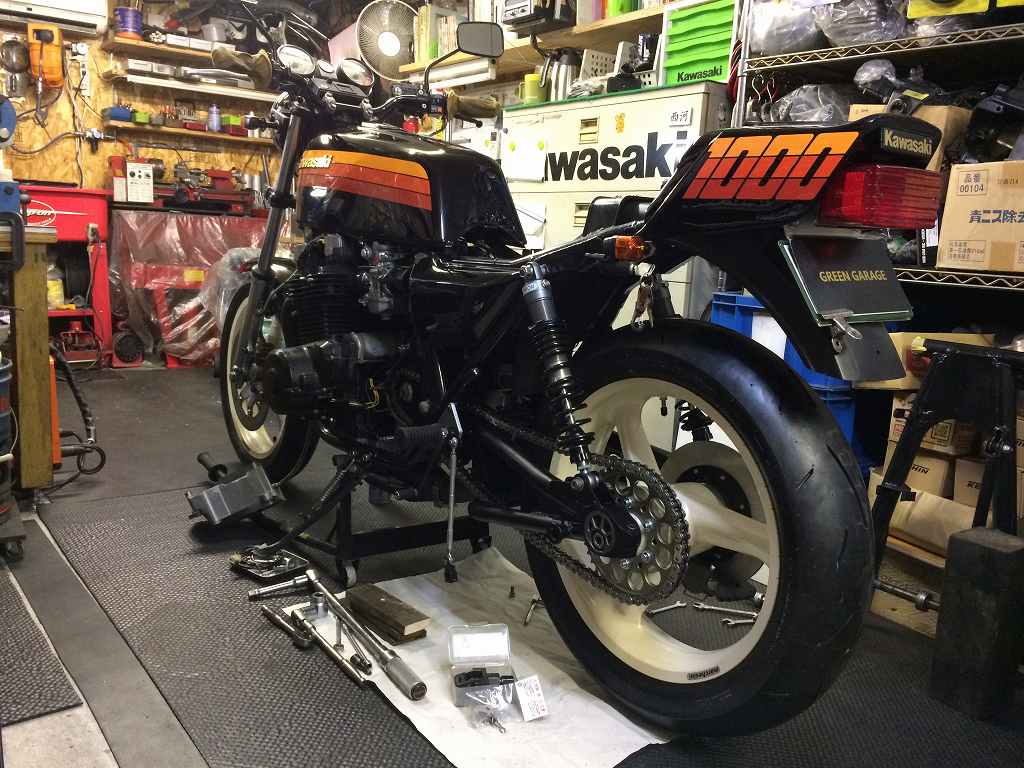

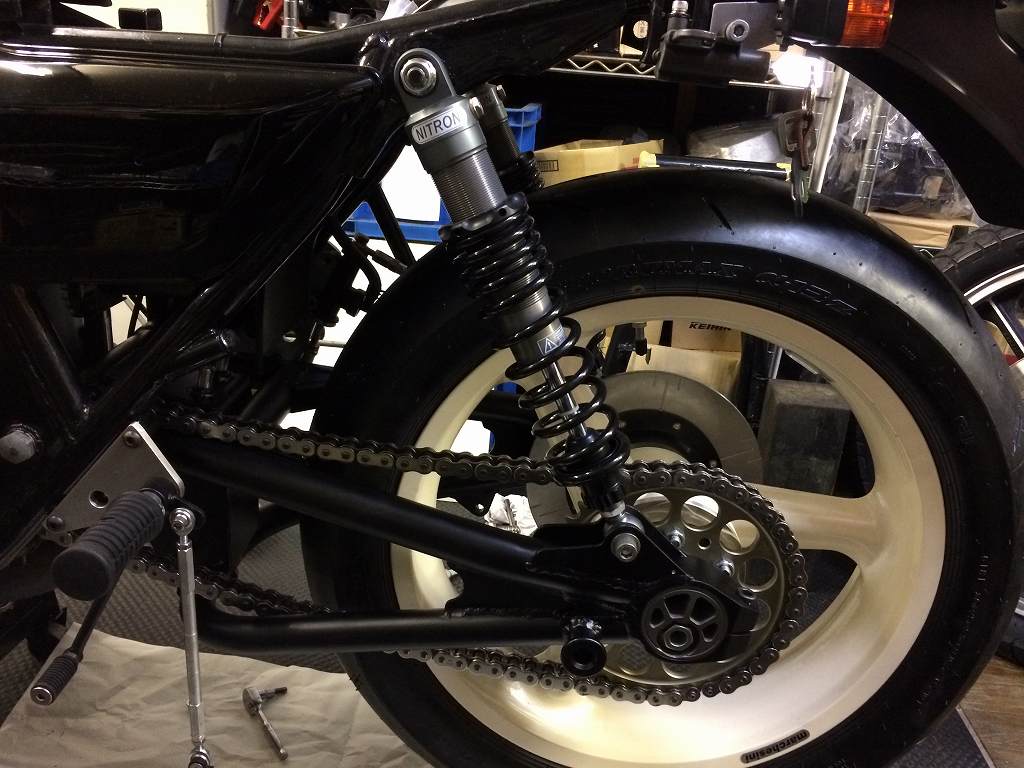

ホイールを取り付けます。
スイングアームの長さはノーマルとほぼ同じ。チェーンのコマ数も変更無し。
・

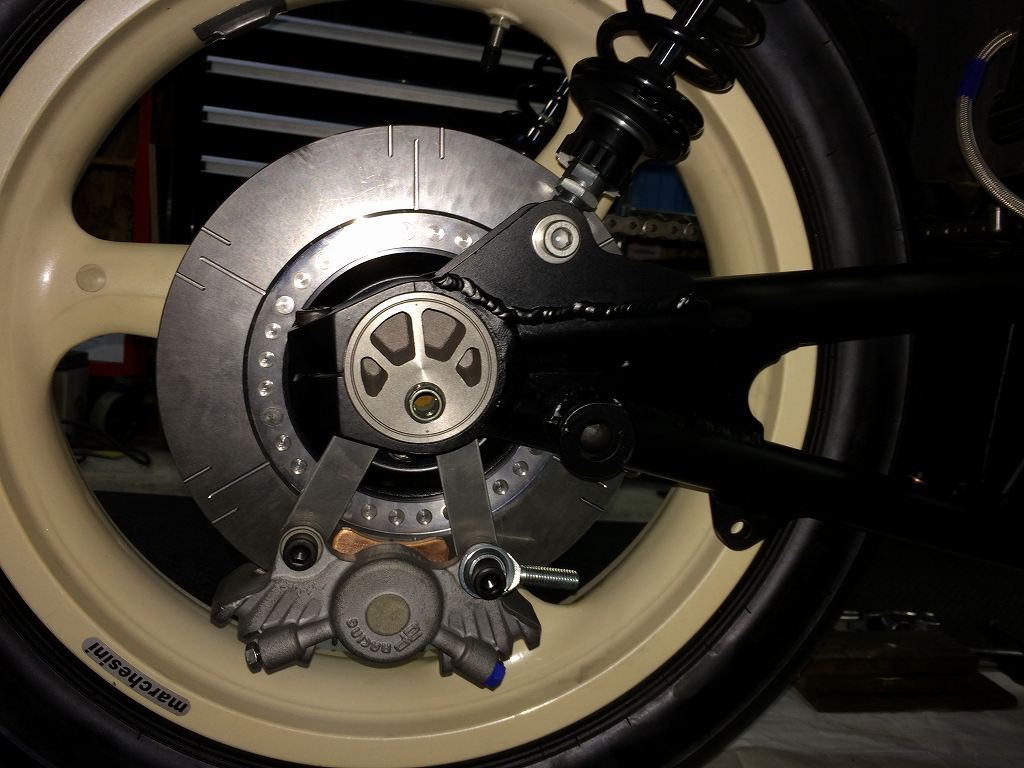

ローターはサンスターのKR1000タイプφ250ミリです。
・
チェーンラインは約6ミリオフセット。
